Co to jest ten komponent?

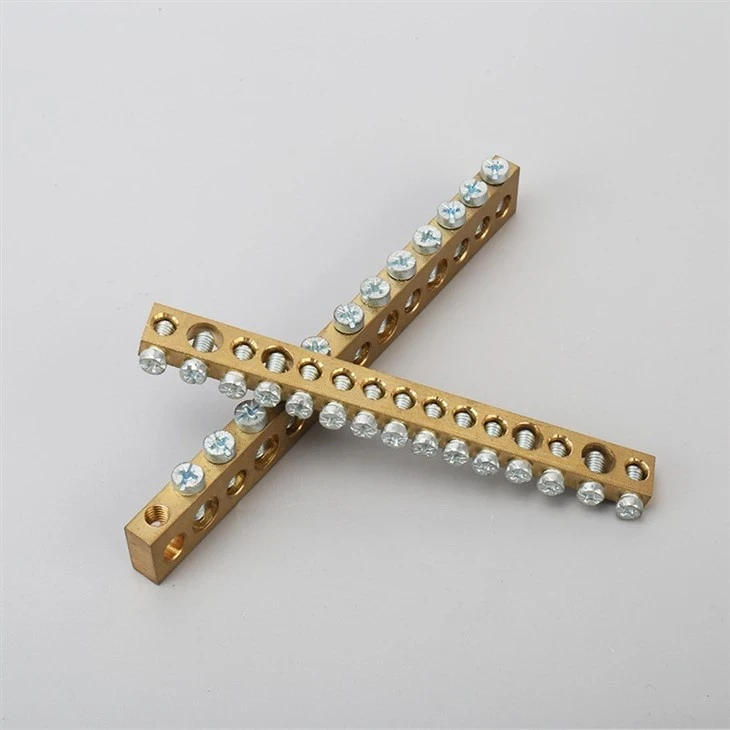

Miedziana szyna łącząca zapewnia jedną wspólną ścieżkę przewodzącą dla wielu przewodów ochronnych wewnątrz instalacji elektrycznej.

Małe przewody wychodzące są zabezpieczone poprzez indywidualne położenie śrub wzdłuż pręta. Wybrane wersje mogą również zawierać większe końcówki dla kabla wejściowego, zacisku kołkowego lub głównego przewodu łączącego.

Układ można dostosować do obudowy, zamiast zmuszać projektanta panelu do stosowania stałej długości.

Element projektu	Wybór projektu
Pozycje połączeń	Wymagana liczba przewodów odpływowych
Główne połączenie	Duży otwór, gwintowany kołek lub punkt ściskania
Małe wejścia kablowe	Ta sama średnica lub mieszane średnice
Rozstaw otworów	Równy skok lub-konkretny układ rysunku
Punkty montażowe	Otwory końcowe, otwory środkowe lub izolowana podpora
Długość całkowita	Dopasowane do przestrzeni obudowy
Układ śrub	Mocowanie od góry lub w określonym kierunku

Punkt kontrolny	Podstawa akceptacji
Długość paska	Zatwierdzony rysunek wymiarowy
Liczba połączeń	Specyfikacja zakupu
Średnica otworu	Wymiary kabla i zacisków
Skok otworu	Układ okablowania panelu
Jakość nici	Określone połączenie śrubowe
Główne połączenie	Układ przewodu przychodzącego
Stan powierzchni	Uzgodnione wykończenie gołe lub platerowane
Stan krawędzi	Brak szkodliwych zadziorów wokół wejść przewodów

Odpowiednie projekty

Panele rozdzielcze elektryczne

Szafy sterownicze

Systemy uziemiające sprzęt

Zespoły połączeń wyrównawczych

Okablowanie szaf przemysłowych

Neutralne-układy połączeń

Skrzynki elektryczne maszyn

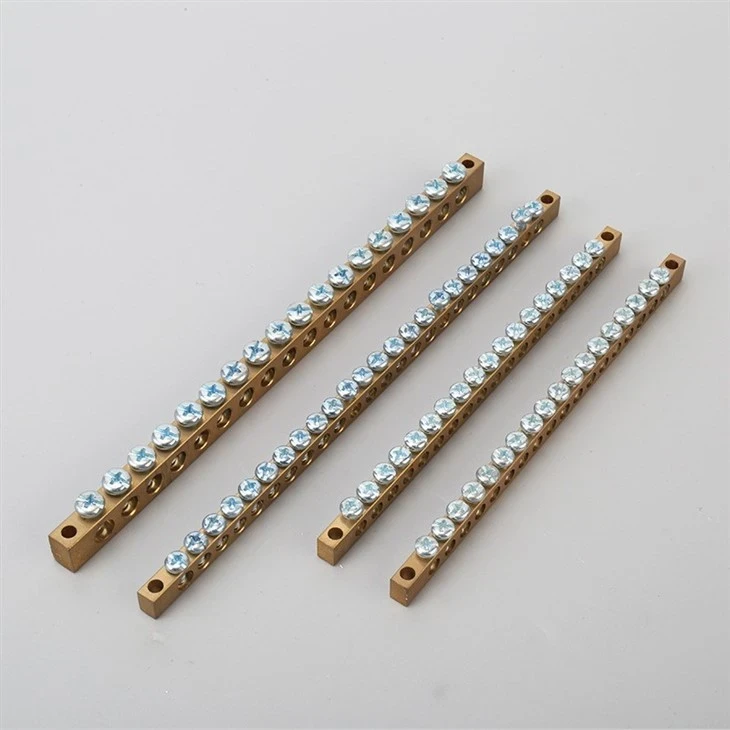

Układ pręta miedzianego

18 pozycji połączeń wychodzących

Dwa większe połączenia przychodzące

Równe odstępy między otworami-kabli

Powierzchnia z cynowanej miedzi

Zakończ otwory montażowe

Klient-określił długość całkowitą

Ta konfiguracja jest tylko przykładem. Produkcja odbywa się zgodnie z zatwierdzonym rysunkiem projektowym.

Dlaczego miedź?

Miedź wybierana jest tam, gdzie ważna jest wysoka przewodność elektryczna i stabilna wydajność styku. Prawidłowy gatunek miedzi, przekrój poprzeczny pręta-i stan powierzchni powinien określić projektant instalacji elektrycznej.

W zależności od środowiska instalacji można rozważyć miedź gołą, miedź cynowaną i inne wykończenia. Wykończenie powierzchni należy uzgodnić przed produkcją, ponieważ wpływa to na wygląd, zachowanie się podczas utleniania i przygotowanie styku

Niestandardowy miedziany pręt wyrównawczy|Poproś o wycenę

Uwaga dotycząca projektu elektrycznego

Dopuszczalnego prądu i wydajności-zwarciowej gotowego zespołu nie można określić na podstawie samego wyglądu. Przekrój miedzi-, rozmiar przewodu, nacisk styku, moment obrotowy śruby, wzrost temperatury i warunki obudowy należy oceniać jako jeden układ elektryczny.

Dane potrzebne do wyceny

Wyślij wymaganą liczbę połączeń, klasę miedzi,-przekrój poprzeczny pręta, małe i duże rozmiary-otworów na kable, rozstaw osi, sposób montażu, specyfikację śrub, wykończenie powierzchni i wielkość zamówienia.

Wiadomość z zapytaniem

Udostępnij układ panelu lub próbkę istniejącego-pręta klejącego, a my sprawdzimy wymiary pręta miedzianego i wzór połączenia.
