Przegląd produktu

Przewlecz ciężki podajnik przez ścianę maszyny, a złączka w tym otworze ma dwa zadania: chronić przed niekorzystnymi warunkami pogodowymi i przenosić ciężar wybiegu. Nylonowy dławik kablowy, metryczny M32, przeznaczony do osłon o średnicy 18–25 mm, mocowany na kablu tak, aby obciążenie nigdy nie dotarło do kołków za płytą.

Tak gruby ołów wisi na wejściu przez cały dzień, a łącznik, który jedynie uszczelnia, pozwala na pełzanie pochwy, aż do utraty chwytu.

Specyfikacje techniczne

Dane dla tego rozmiaru. Przeczytaj najpierw linię gwintu: korpus M32×1,5 i korpus PG o podobnej średnicy to nie ten sam gwint.

Przedmiot	Specyfikacja
Formularz wątku	M32 × 1,5 metryczny - sprawdź kształt gwintowany, a nie średnicę wywierconą
Główna średnica gwintu	32 mm
Długość gwintu	standardowo 15 mm; wersja 20 mm do grubych ścian
Wycięcie w panelu-	32,5 mm, krawędź przed montażem wygładzona
Zakres średnic osłony	15–25 mm *
Długość, od końca do końca	Około 50 mm
Klucz płaski	36 mm
Obsługiwana grubość ścianki	Standardowo 1–6 mm, do 12 mm w wersji z długim-gwintem
Mieszanki uszczelek	EPDM w standardzie, -40 do +100 stopnia; NBR na żądanie, od -30 do +120 stopnia; silikon na zamówienie, -55 do +180 stopnia
Temperatura serwisowa ciała	PA66 utrzymuje swoje wartości mechaniczne od -40 do +120 stopnia
Ochrona przed wnikaniem	IP68 przy prawidłowej instalacji; IEC 60529 pozostawia głębokość i czas do porozumienia między producentem a użytkownikiem
Klasyfikacja płomieni	Standardowo UL94 V-2, V-0 na zamówienie
Pociągnij ulgę	Uszczelka jest zaciśnięta na osłonie, więc szarpnięcie dociera do złączki, a nie do kołków wewnątrz
RoHS/REACH	RoHS (2011/65/UE); REACH, brak substancji SVHC powyżej progu
Standardy odniesienia	Norma IEC 60529 dotyczy metody ingresu. Dla tej pozycji nie podano żadnej normy produktu; potwierdź ten, którego wymaga Twój projekt
Minimalne zamówienie (standard miejsca)	Ustawiane przez kompilację; można omówić objętości próbne
Czas realizacji produkcji (standard zakładu)	7 do 10 dni w przypadku artykułów standardowych, 15 do 20 dni w przypadku prac niestandardowych
Gwarancja (standard lokalny)	12 do 24 miesięcy od daty wysyłki
System Jakości (standard zakładowy)	ISO9001
Pakowanie (standard miejsca)	Eksport kartonów
Porty żeglugowe (standard miejsca)	Ningbo / Szanghaj
Cytuj w obrębie	Jeden dzień roboczy od otrzymania kształtu gwintu, średnicy osłony i ilości

Podstawowe zalety

Cztery decyzje oddzielają oprawę, która przenosi ciężki kabel, od tej, która puszcza.

Rozmiar chwytu dostosowany do biegu wiszącego

Nakrętka zamyka uszczelkę wielowargową- na osłonie, dzięki czemu szarpnięcie zatrzymuje się na złączce, a nie na kołkach.

Dwie pieczętujące twarze, a nie jedna

Jedna uszczelka zamyka się na osłonie, druga uszczelnia znajdujący się za nią otwór gwintowany.

Wietrzenie wewnątrz kompleksu

Pakiet UV jest wmieszany w PA66, a nie powlekany, więc nic nie kreduje.

Jeden korpus do cienkiej płyty i odlewanej ściany

W płycie o grubości 1 mm i odlanej ścianie o grubości 12 mm wykonuje się to samo wycięcie-.

Nylonowy dławik zaciskowy w porównaniu z mosiądzem o średnicy 25 mm

Mosiądz jest tym, co większość kupujących waży w porównaniu z tą oprawą przy 25 mm i każdy z czegoś rezygnuje.

Punkt porównania	Ten nylonowy korpus	Mosiężny korpus
Sposób trzymania pochwy	Uszczelka wielowargowa-zamocowana na niej za pomocą nakrętki	Pierścień dociskowy lub zacisk pancerny, z uszczelką jako oddzielną częścią
Pod stałym naciągiem	Uszczelka przyjmuje naciąg i pozostaje ściśnięta	Największa pojemność-wyciągania; zwykła odpowiedź na kabel pancerny
Co musi pozostać suche	Dwie twarze: pochwa i gwintowany otwór za nią	Kabel; gwintowany otwór wymaga własnej podkładki
Ciągłość do ziemi	Nie potrzebne - korpus jest izolatorem	Metalowa droga przez ciało; znacznik uziemienia i nakrętka w standardzie
Po latach pogody	Brak powierzchni platerowanej, która mogłaby ulec wyszczerbieniu lub utlenieniu na powierzchniach płaskich	Poszycie zużywa się na powierzchniach klucza i tam zaczyna się korozja
Masa i cena za wejście	Lżejszy i tańszy w przeliczeniu na otwór	Cięższe i droższe

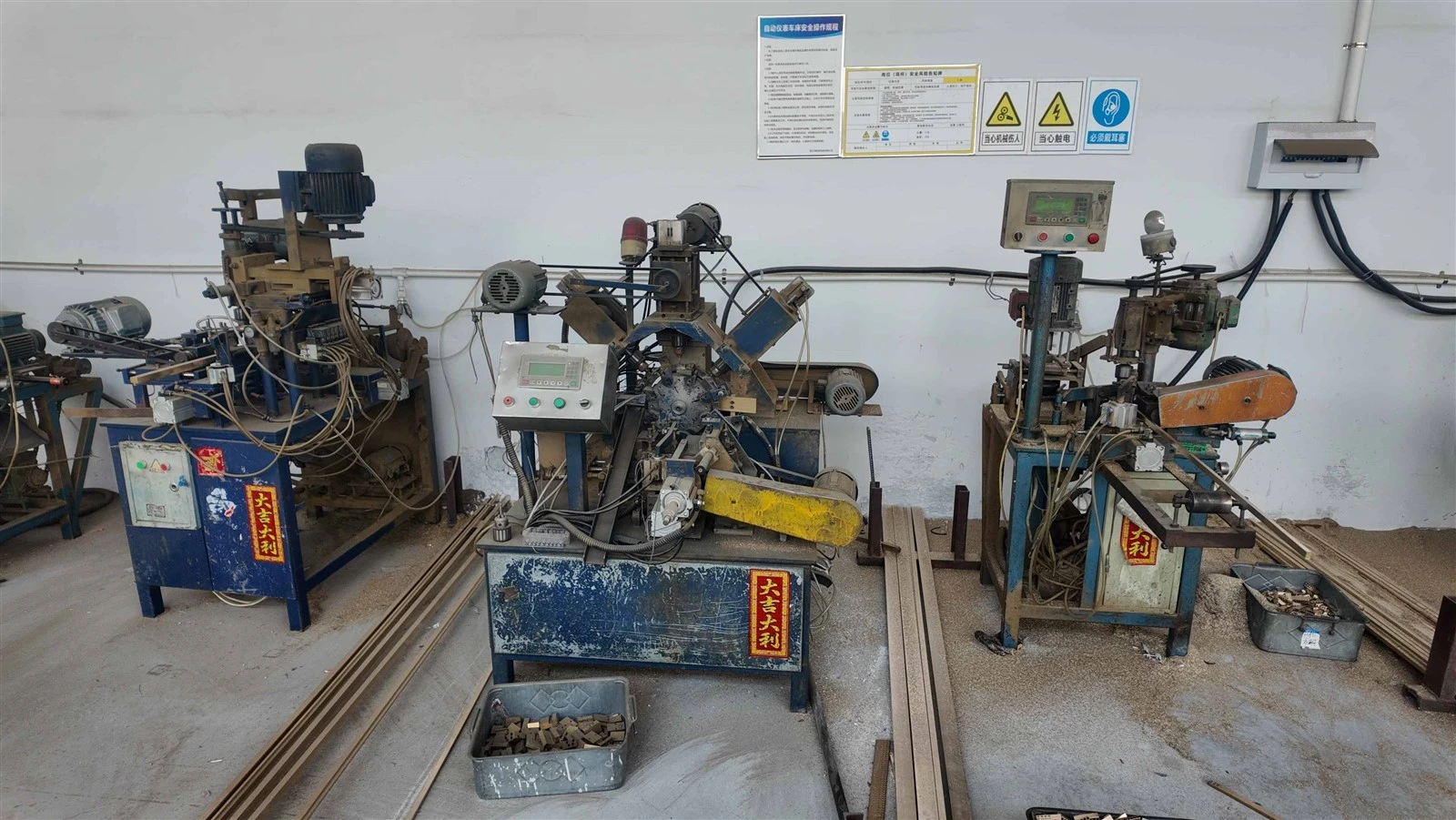

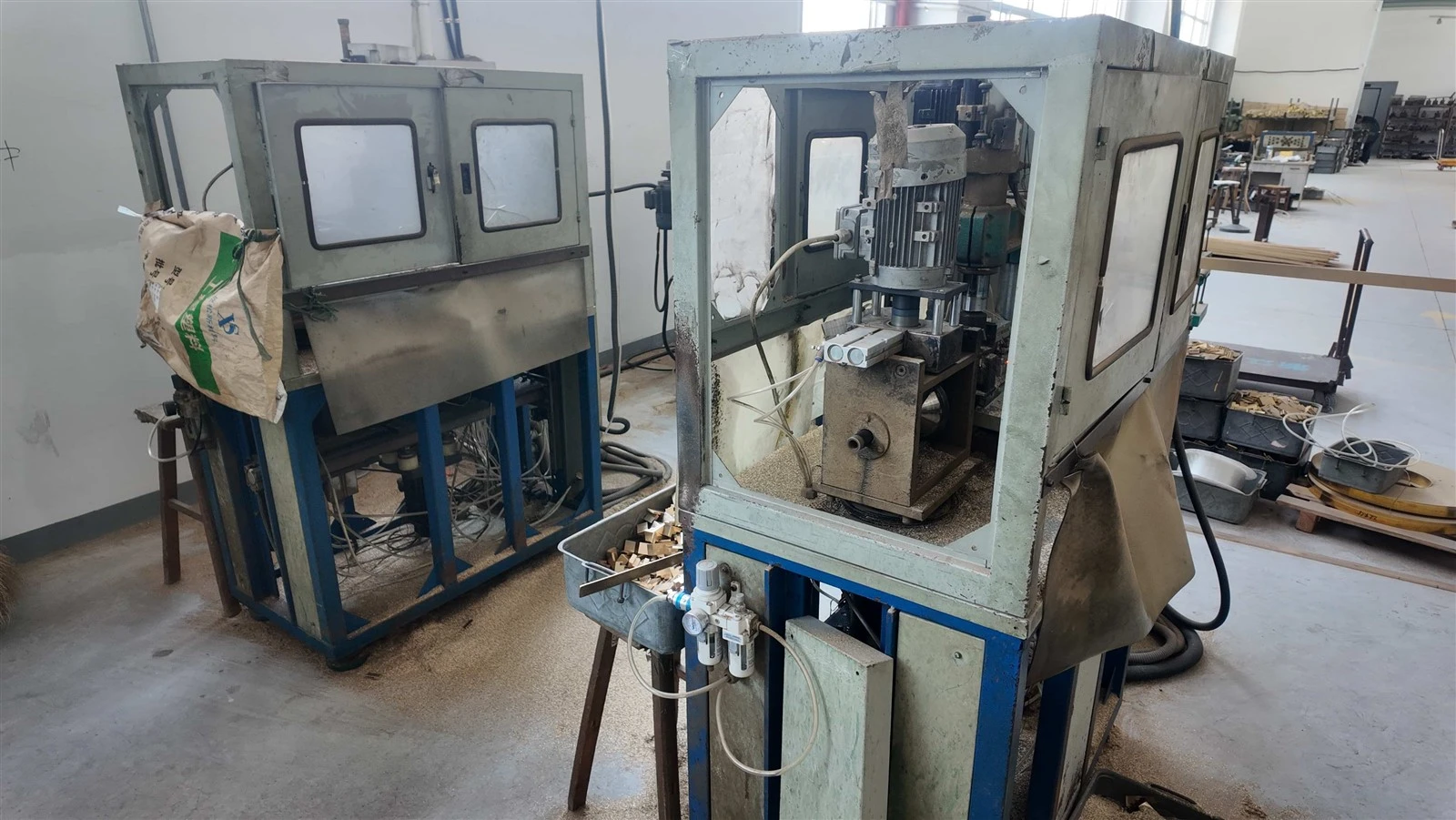

Profesjonalny proces produkcyjny

Pięć stacji pomiędzy żywicą a kartonem, każda zamykana czekiem wpisanym do protokołu partii.

Korpus, nakrętka i wspornik uszczelki są uformowane z gwintem M32×1,5.

Uszczelki wychodzą po nacięciu narzędziowym dla tego zakresu średnic osłony.

Uszczelka, korpus i nakrętka pasują do siebie, a gwint jest prowadzony od końca do końca.

Próbki z każdej partii poddawane są sprawdzianowi gwintu, próbie przyczepności i kontroli osadzania.

Podczas pakowania sprawdzana jest-klasa płomienia, dlatego zamówienie V-0 nie może być dostarczane ze standardowymi nadwoziami.

Opcje materiałów i obróbki powierzchni

Dwie możliwości podróży z zamówieniem.

Obudowa: PA66 w dwóch klasach płomienia

Korpusy są formowane zgodnie z normą UL94 V-2, z klasą V-0, jeśli wymaga tego specyfikacja.

Uszczelki: trzy związki wybrane na podstawie ciepła

EPDM pasuje do szafek zewnętrznych, NBR odpowiada mgle olejowej, a silikon jest przeznaczony do wejść obok radiatora.

Scenariusze zastosowań

Trzy ściany tej wielkości spotykają się w eksploatacji.

Skrzynki rozdzielcze do maszyn ciężkich

Szafy-na ramy maszynowe zasilane elastycznymi przewodami, które przemieszczają się wraz ze sprzętem; bieg wisi na wejściu przez cały dzień.

Zewnętrzne wejścia do falowników-wysokiej mocy

Falowniki fotowoltaiczne i magazynujące na zewnątrz: gęste ciągi komunikacyjne,-całodzienne słońce i radiator ogrzewający ścianę, przez którą przechodzi armatura.

Skrzynki zaciskowe silnika i oświetlenie miejsca

Skrzynki silnikowe, głowice reflektorów i panele ściekowe wszędzie tam, gdzie duża osłona przechodzi przez ścianę, która musi pozostać sucha.

Często zadawane pytania

P: Jakie średnice osłon faktycznie pasują?

Odp.: Uszczelka zamyka się na zewnątrz kabla, dlatego należy podać osłonę, a nie przewodnik. Opublikowane pasmo to 15–25 mm; mierzyć na wejściu, z dala od końcówek.

P: Prowadnica jest ciężka i wisi na tym łączniku. Co to trzyma?

Odp.: Nakrętka zamyka uszczelkę wielowargową- wokół osłony, więc naciąg jest przenoszony właśnie tam, a nie na kołki za ścianą. Dla tego rozmiaru nie jest publikowana żadna wyciągana-figurka; poproś o jeden. W przypadku kabla pancernego mosiądz wygrywa.

P: Co utrzymuje wodę na zewnątrz i czy w przyszłym roku nadal będzie sucho?

Odp.: Jedna uszczelka zamyka się na osłonie, drugi pierścień uszczelnia znajdujący się za nią otwór gwintowany; oba wymagają prawidłowej instalacji. IEC 60529 pozostawia do uzgodnienia głębokość i czas, dlatego poproś o raport z testu.

P: Jaki związek uszczelniający powinienem określić?

Odp.: EPDM do szafek zewnętrznych, NBR w przypadku występowania mgły olejowej, silikon w pobliżu źródła ciepła. Wybierz według najwyższej lokalnej temperatury.

P: Moja ściana jest grubsza niż 6 mm i gwintowanie może nie być metryczne.

O: Zamów wersję-z długim gwintem; wycięcie-pozostaje 32,5 mm. Upewnij się, że standardowe korpusy obudów - metryczne i PG wyglądają podobnie i nie zamieniają się. Wyślij formularz gwintowania, średnicę płaszcza i ilość w celu uzyskania ceny w ciągu jednego dnia roboczego.
